Устройство и принцип работы градирни

Устройство и принцип работы градирни Устройство и принцип работы градирни

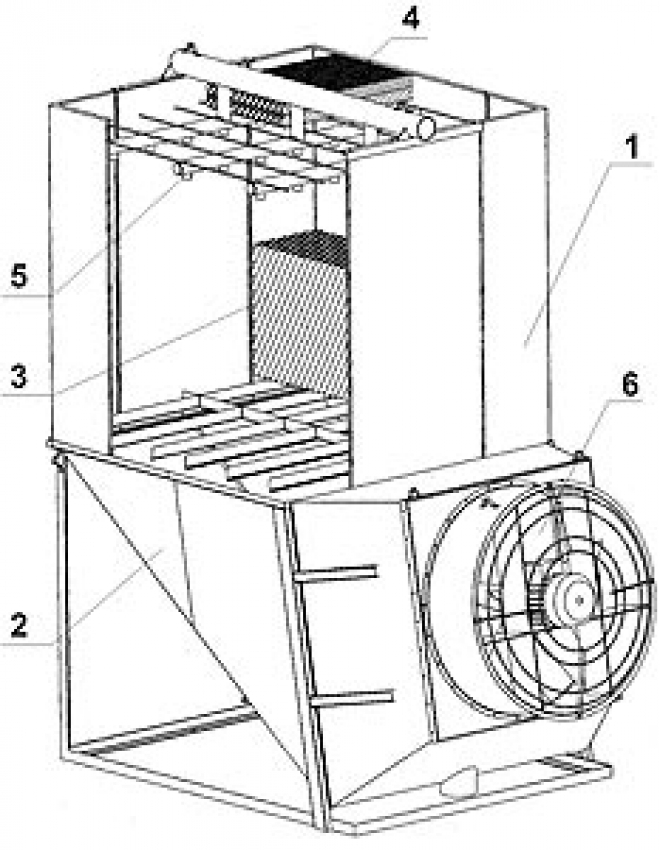

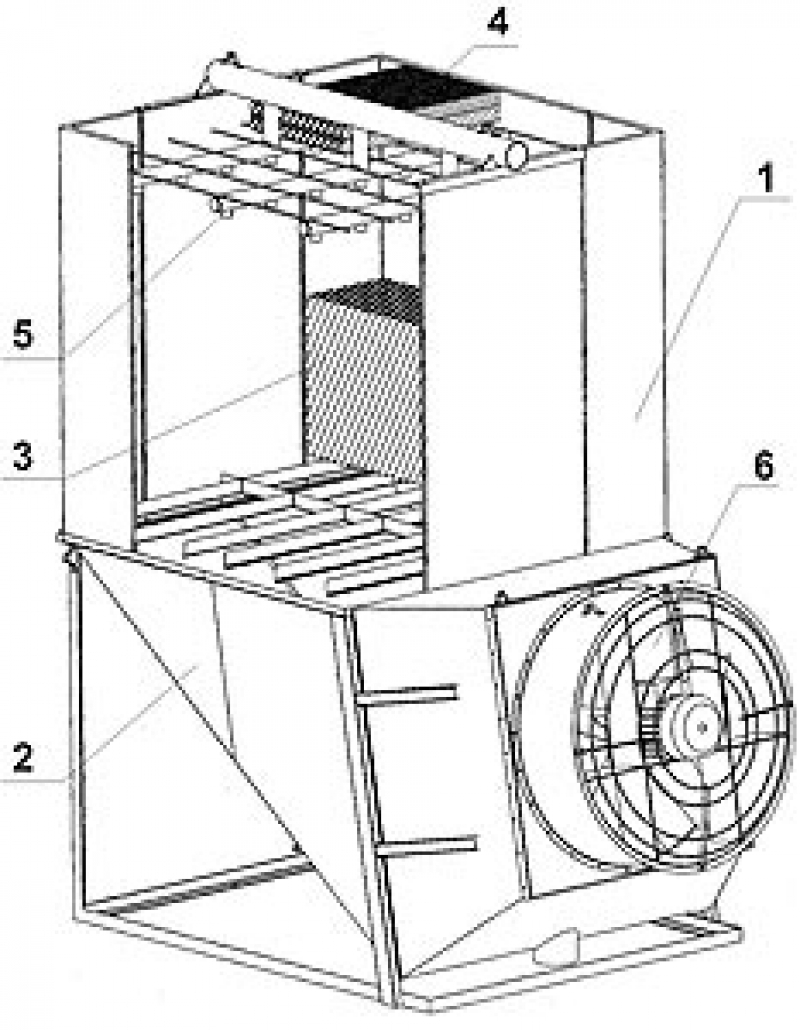

Градирня конструктивно состоит из двух частей:

верхней - корпуса (1), в нижней части которого находится ороситель (3), в верхней - каплеотделитель (4), а между ними расположены коллекторы разбрызгивающего устройства с цельнофакельными форсунками (5) и нижней - бака-водосборника (2) для сбора охлаждаемой воды с установленными на нем вентилятором (6).

Эффект охлаждения в градирне достигается за счет испарения -1% циркулирующей через градирню воды, которая разбрызгивается форсунками и в виде пленки стекает в бак через сложную систему каналов оросителя навстречу потоку охлаждающего воздуха, нагнетаемого вентиляторами.

Эффективный каплеотделитель позволяет снизить потери воды в результате капельного уноса.

Количество капельной влаги, уносимое потоком воздуха, зависит от плотности орошения и при максимальном значении - 25 м3/(час м2) не превышает 0,1% от величины объемного расхода охлаждаемой воды через градирню.
