Отличительные особенности градирен серии ГРАД

Компактные вентиляторные пленочные градирни серии ГРАД (далее градирни) разработаны и выпускаются нашим предприятием с 2000 года. В конструкции градирен этой серии учтен опыт 15-ти летней эксплуатации градирен подобного типа.

Наши специалисты рассчитают тип и количество градирен и дадут рекомендации по схемному решению для Вашей водооборотной системы охлаждения.

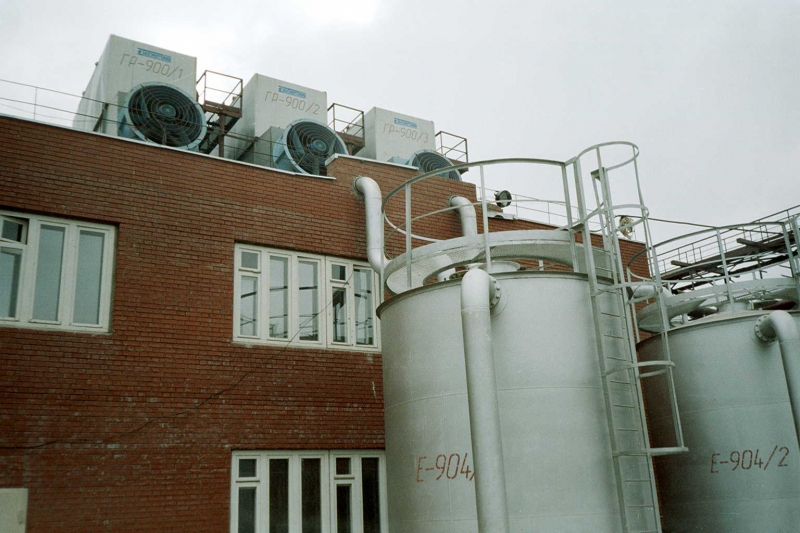

1. Градирни выпускаются с корпусом, изготовленным из тонколистовой нержавеющей стали, что обеспечивает их надежную многолетнюю эксплуатацию градирни, небольшой вес и, как следствие, возможность установки градирни на крышах производственных зданий.

2. Градирни имеют в сравнении с другими аэродинамически выверенную конфигурацию проточной части корпуса, что повышает равномерность распределения потока воздуха через ороситель градирни и увеличивает равномерность и степень охлаждения воды в градирни.

3. В новой конструкции бака включена дополнительная деталь - диффузор, которая представляет собой теперь часть корпуса, при этом увеличено расстояние между вентилятором и потоком воды стекающей с оросителя, что полностью исключает попадание брызг воды на обечайку вентилятора и образование наледи на ней, а каплеотделитель и ороситель, обладающие низким сопротивлением, обеспечивают выход пара вверх, а не через обечайку вентилятора, что также исключает образование наледи за счет конденсации пара на обечайке.

4. Коллектор разбрызгивающего устройства не проходит через стенку градирни и, следовательно, отсутствует узел уплотнения коллектора и связанные с этим протечки воды через него.

5. Ороситель и каплеотделитель изготавливаются методом вакуумной штамповки из специального пластика, который производится по технологии фирмы "Клекнер Пентапласт", Германия. Срок эксплуатации материала оросителя и каплеотделителя, подтвержденный сертифицированной испытательной лабораторией "Полимертест", СПб, составляет не менее 15 лет.

6. Ороситель используемый в градирне представляет собой гофрированную поверхность с высокой степенью смачиваемости и при плотности орошения 15-25 м3/(час м2) и скорости воздуха 3-4 м/сек позволяет охладить воду до 25°С и ниже.

7. Материал оросителя ПВХ с добавкой АВС, высокопрочный, химически стойкий пластик не поддерживающий горения и сохраняющий свои эксплуатационные свойства при температуре наружного воздуха от -60°С до +55°С.

8. В градирнях устанавливается более эффективный каплеотделитель, так называемый "тройной риф", где поток воздуха 3 раза изменяет направление движения и за счет этого достигается значительное уменьшение каплеуноса. При скорости воздуха в живом сечении каплеотделителя до 4,5 м/сек, степень отделения капельной влаги (эффективность) не ниже 99,9%.

9. Градирни выполняются только по одновентиляторной схеме с нижним расположением вентилятора, т.к. градирни с несколькими вентиляторами суммарно потребляют больше электроэнергии и при выходе из строя одного вентилятора происходит неконтролируемый унос воды через обечайку неисправного вентилятора.

10. Градирни комплектуются вентиляторами с пластиковыми рабочими колесами, а также вентиляторами с односкоростными или, по требованию заказчика, многоскоростными электродвигателями, позволяющими в процессе работы в зависимости от погодных условий менять производительность градирни за счет изменения расхода воздуха. Возможна поставка градирен со специальными частотными приводами регулирования оборотов вращения вентиляторов, что обеспечивает более чем двукратную экономию потребления электроэнергии.
