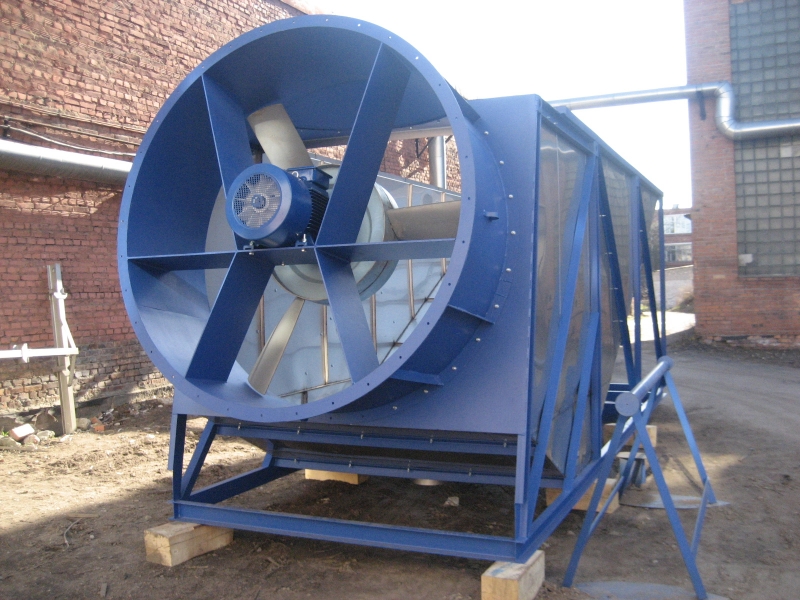

Определение основных технических параметров градирни

Данный материал поможет с определением основных технических параметров градирни. Основными параметрами, определяющими рабочие процессы в градирне, являются:

GW - расход охлаждаемой воды, м3/ч;
ΔGW - количество воды для подпитки системы водоснабжения (восполнение испарения), м3/ч;
QГ - тепловой поток, кВт.

Расход воды через градирню может быть определен по давлению воды во входном коллекторе. Абсолютное давление воды необходимо определять по манометру, устанавливаемому перед входным коллектором:

Н=10РA ,

где Н - напор перед форсункой (м вод. ст.),
РA - показания манометра (кг/см2).

Зная полный напор и количество форсунок, используя график, можно определить расход воды через градирню:

GW=G1Wn,

Где G1W- расход воды через форсунку (м3/ч),
n - количество форсунок (шт.).

Количество воды, которое необходимо добавлять в систему для компенсации испарения, определяется исходя из расходаводы и разности температур воды на входе и на выходе изградирни:

ΔGW=1,67GWCP(tBX-tBЫX),

Где ΔGW- величина подпитки (кг/час),
CP - теплоемкость воды (ккал/кг град),
tBX - температура воды на входе в градирню (°C)
tBЫX - температура воды на выходе из градирни(°C)

Величина капельного уноса составляет 0,1% от количества воды, проходящей через градирню при номинальном режиме. Снижение расхода воды через градирню уменьшает величину капельного уноса до 0,05%. Увеличение расхода воды выше номинального не рекомендуется. Количество тепла, отводимое через градирню:

QГ=GWCP(tBX-tBЫX)(ккал/час),
либо QГ=GWCP(tBX-tBЫX)/860 (кВт).

Примечание

Рекомендуемый диапазон давлений для цельнофакельной форсунки от 1,2 до 7,0 метров водяного столба. При данном диапазоне давлений обеспечивается полное раскрытие и заполнение факела форсунки капельной влагой. При давлении ниже указанного раскрытие факела не происходит, а при давлениях выше рекомендуемого может наблюдаться повышение капельного уноса воды. Превышение давления перед форсунками обычно свидетельствует о их засорении и необходимости их очистки.
