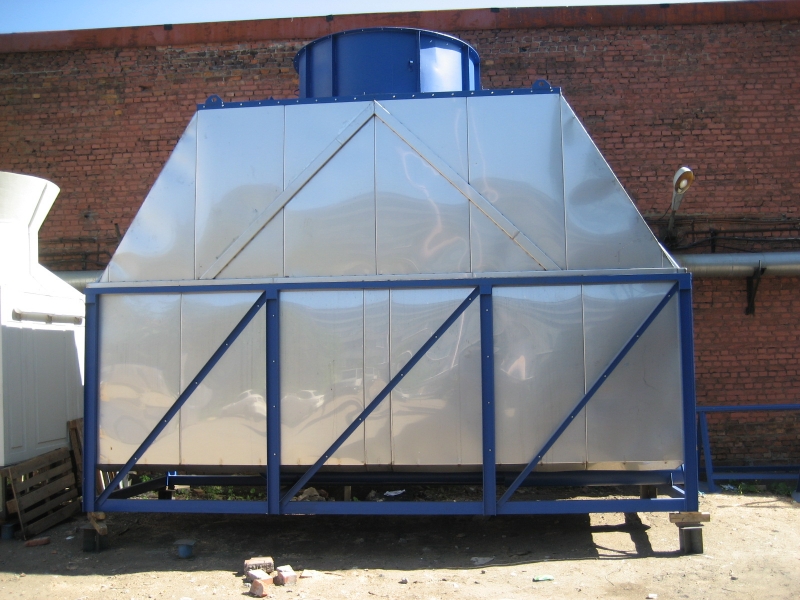

Градирни серии НИАГАРА

Градирни серии НИАГАРА Градирни серии НИАГАРА

Градирни серии НИАГАРА предназначены для замены типовых вентиляторных секционных градирен с вентиляторами ВГ-25 и ВГ-50 (проектов: 901-6-21, 901-6-29, 901-6-34, 901-6-51).

Градирни серии НИАГАРА поставляется двумя блоками полной заводской готовности, перевозимых любым видом транспорта (автомобильным или железнодорожным) и собираемых в готовое изделие с минимальными трудозатратами без привлечения специалистов-монтажников.
Градирни устанавливаются над бассейном на высоте 1,5 – 2 метра на металлоконструкцию из стального профиля (уголок, швеллер, тавр или труба). Градирни могут устанавливаться в ряд, стыкуясь по длинной стороне.

Основные технические характеристики градирен Ниагара-3000 / Ниагара 4500

Расход воды, м3/час :

  • Максимальный: 320 / 500
  • Номинальный: 250 / 380
  • Минимальный: 120 / 175

Тепловой поток при начальной температуре воды 40оС, кВт:

  • При максимальном расходе воды: 2734 / 4215
  • При номинальном расходе воды: 2586 / 3965
  • При минимальном расходе воды: 1983 / 2965

Температура охлажденной воды, оС:

  • При максимальном расходе воды: 32
  • При номинальном расходе воды: 30
  • При минимальном расходе воды: 25

Вентилятор серии ВО-13-284: №16 / №20
Регулируемый привод: 0-100%
Номинальная мощность привода, кВт: 15 / 22
Номинальная частота вращения, об/мин: 985 / 745
Водоподводящий трубопровод, мм: 159 / 250
Габаритные размеры градирни, мм:

  • Ширина: 2300 / 2300
  • Длина: 4250 / 6250
  • Высота: 4900 / 5100

Вес градирни, кг: 2000 / 3000
Корпусные детали изготавливаются из нержавеющей стали.
Ороситель и каплеотделитель - ПВХ (не поддерживающий горения).
Форсунки цельнофакельные из полиэтилена низкого давления.
Лопасти вентиляторов выполнены из армированного стеклопластика.
